型号 A: 内置弹簧

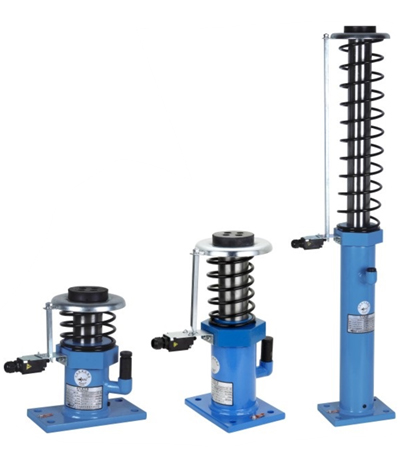

型号 B: 外部弹簧
| 型号 | 型号 | 额定 速度(m/s) | P+Q(Kg) | 柱塞冲程(mm) | 静态高度(mm) | 安装尺寸(mm) | 机油质量(L) |
|---|---|---|---|---|---|---|---|
| A | GAF05-10 | ≤1.0 | 300-2500 | 100 | 390 | 90*150 | 0.5 |
| A | GAF05-16 | ≤1.6 | 700-5300 | 175 | 625 | 100*210 | 1.7 |
| A | GAF05-20 | ≤2.0 | 1000-5300 | 290 | 915 | 100*210 | 2.6 |
| B | GAF05-65 | ≤0.63 | 500-4600 | 65 | 350 | 100*150 | 0.45 |
| B | GAF05-70 | ≤1.0 | 300-2500 | 70 | 305 | 80*210 | 0.5 |
| B | GAF05-80 | ≤1.0 | 600-3000 | 80 | 315 | 90*150 | 0.4 |
| B | GAF05-175 | ≤1.6 | 600-3000 | 175 | 510 | 90*150 | 0.6 |
| B | GAF05-210 | ≤1.75 | 700-3600 | 210 | 600 | 90*150 | 0.8 |
| B | GAF05-220 | ≤1.75 | 600-2500 | 220 | 780 | 80*210 | 1.3 |
| B | GAF05-275 | ≤2.0 | 800-3800 | 275 | 790 | 80*210 | 1.5 |
| B | GAF05-425 | ≤2.5 | 820-3600 | 425 | 1130 | 100*150 | 2.5 |
